Поглощательная спектроскопия

Метод основан на явлении поглощения света веществом. При прохождении света через ИВ поглощаются определенные длины волн света, таким образом, каждое ИВ имеет свой спектр поглощения. По этому спектру поглощения и определяют тип ИВ.

"Fingerprints" - отпечатки, то есть характерные спектральные особенности спектров поглощения различных веществ находятся в среднем ИК диапазоне.

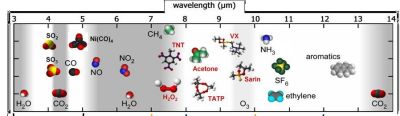

Спектральные диапазоны детектирования различных веществ

Спектрографы предназначены для одновременной регистрации относительно широкой области спектра. В отличие от монохроматоров, на выходе вместо выходной щели устанавливается многоэлементный приемник (фотодиодная линейка, ПЗС линейка, ПЗС матрица и др.), позволяющий регистрировать оптическое излучение в пределах определенного поля. Спектрографы используются преимущественно в ультрафиолетовой (УФ) видимой и ближней инфракрасной (ИК) областях спектра, что обусловлено имеющимися в настоящее время многоэлементными приемниками излучения (190 -2600 нм).
На рис. представлен внешний вид и оптическая схема спектрографа модели SL 100M. Его габаритные размеры (ДхШхВ): 190х175х160мм, а вес 2кг.


Рис.2 Спектрограф модель SL 100M.

На рис. приведен внешний вид и оптическая схема спектрометра модели SL 40-2-3648USB. Спектрометр – это малогабаритный двухканальный анализатор спектра, в своем составе имеет два спектрографа. Его габаритные размеры (ДхШхВ): 117х180х40мм.


Рис.3 Спектрометр модель SL 40-2-3648USB.

Эти приборы раскладывают излучение в спектр, то есть входное излучение должно быть уже прореагировавшим с веществом. При контроле людей это не представляется возможным.
