Принцип работы оптических гироскопов



Лазерные гироскопы обладают рядом преимуществ по сравнению с электромеханическими. Эти преимущества открывают широкую перспективу в практическом использовании гироскопов на лазерах. Так, для конструкторов систем управления всегда весьма важно, каким способом и в каком виде снимаются с гироскопов выходные данные.

Лазерный гироскоп позволяет получить на его выходе очень удобные для управления сигналы, например, в виде последовательности электрических импульсов, полярность которых определяется направлением поворота гироскопа. Число одиночных импульсов пропорционально малым фиксированным приращениям угла поворота (например, одной секунде дуги). Полный угол поворота гироскопа находится по общему количеству импульсов. Еще более важным для конструкторов является точность работы прибора. Точность работы гироскопов на лазерах чрезвычайно высока. Так как по своему назначению они должны регистрировать скорость вращения меньше 0,1 град/ч, то это приводит к необходимости измерять разность оптических траекторий с точностью до 10-5 нм и частотные изменения около 0,1 Гц (при рабочей частоте 1014—1015 Гц).

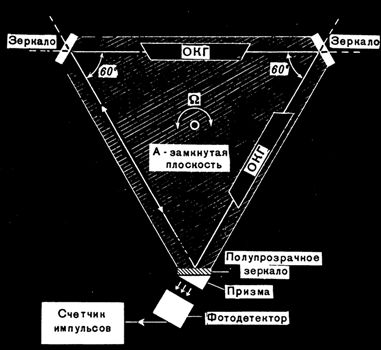

Принципиальная схема лазерного гироскопа

Принципиальная схема лазерного гироскопаСамая простая конструкция такого прибора представляет собой обычное устройство с тремя зеркалами-отражателями, размещенными по углам контура так, что образуется замкнутая траектория (кольцо) для светового луча. Лазерный луч (см. рис.) создается двумя квантовыми генераторами (ОКХ), один из которых посылает излучение по часовой стрелке, а другой — против часовой стрелки. Упоминание о двух ОКХ приводится с целью упрощения рассуждений. На практике в лазерном гироскопе может быть установлен один оптический квантовый генератор, имеющий два и более активных элементов, формирующих лучи, движущиеся в противоположных направлениях.

Отражаясь от зеркал, проходя от зеркала к зеркалу и, наконец, через полупрозрачное зеркало и призму, световое излучение ослабевает. Для поддержания световых волн в системе на уровне, необходимом для нормальной работы, нужно, чтобы коэффициент усиления световых лучей вдоль всего пути был бы не менее 1. Необходимо также, чтобы на длине пути лазерных лучей укладывалось бы целое число длин волн, генерируемых лазерами, т. е. сдвиг фаз световых колебаний в полости резонатора должен равняться нулю. Для выполнения последнего условия частота колебаний лазера должна быть такой, чтобы усидивающая среда дала коэффициент усиления, достаточный для компенсации потерь в отражающих и других элементах оптического контура лазера. Эта частота при работе ОКГ устанавливается автоматически.

При повороте кольцевого резонатора в инерциальном пространстве оптические пути, проходимые лучами, движущимися по и против часовой стрелки, оказываются неодинаковыми. Разность между оптическими путями приводит в этом случае к возникновению разности частот генерируемых колебаний (эффект Саньяка), которая и определяет скорость вращения резонатора.
