Лазерная виброметрия – современный, качественно новый уровень измерения параметров механических колебаний объектов. Уникальные физические особенности лазерных методов определяют многие их достоинства. Это возможность дистанционного бесконтактного измерения вибрации и отсутствие влияния на резонансные свойства объектов, в том числе микроскопических размеров; возможность измерений без предварительной подготовки поверхности объекта и оперативное измерение вибраций в различных точках объекта в опасной для персонала зоне (химически агрессивной, с высокой температурой, радиацией и т.д.). Свое место лазерные виброметры находят в различных областях науки, промышленности, а также в медицинских применениях. Вот некоторые примеры использования лазерных доплеровских виброметров (ЛДВ) [1]:
· Авиакосмическое – ЛДВ в этом случае являются инструментами не вызывающей разрушений диагностики компонент летательного аппарата;
· Акустическое – ЛДВ – стандартные инструменты акустической системы, которые также помогают диагностировать и настраивать музыкальные инструменты;
· Автомеханическое – ЛДВ активно используются во многих автомеханических приложениях таких, как динамика конструкций, диагностика разрушений, определение величин шума, вибрации и волнистости;
· Биологическое – ЛДВ используются для диагностики слухового аппарата в медицине, а также для исследования коммуникации между насекомыми;
· Калибровка – С тех пор как ЛДВ измеряют смещения, калибруемые до длины волны света, они часто используются для калибровки других типов преобразователей;
· Диагностика жесткого диска – ЛДВ широко применяются для диагностики жестких дисков преимущественно для позиционирования головки;
· Детектирование наличия мин – ЛДВ показали многообещающие результаты в сфере определения положения спрятанных мин. Методика использует аудио источник такой, как акустическую систему, чтобы взволновать землю и заставить ее колебаться в очень малых пределах. Затем ЛДВ измеряет эти колебания земли, и области поверхности над спрятанной миной показывают повышенный уровень вибрскорости на резонансной частоте пустой породы.
Первый отечественный портативный лазерный виброметр повышенной чувствительности разработал ФГУП ННИПИ "Кварц" [2]. В 2007 году после проведения государственных испытаний прибор включен в Государственный реестр средств измерений Российской Федерации.
Лазерный виброметр предназначен в первую очередь для дистанционного измерения виброскорости исследуемого объекта или его части в пределах от 0,01 до 50 мм/с на виброчастотах от 80 Гц до 11 кГц с возможностью расширения диапазона виброчастот в сторону низких частот до 10 Гц. Измерительная дистанция от лазерного виброметра до испытуемого объекта составляет от 1,5 до 10 м и более. Напряжение питания виброметра – 12 В постоянного тока от переносной аккумуляторной батареи или от источника питания, подключаемого к сети переменного тока 220 В (50 Гц). Потребляемая мощность – 15–20 Вт (в зависимости от режима работы).
Принцип работы лазерного виброметра основан на доплеровском сдвиге частоты оптического (лазерного) излучения, отраженного от движущегося объекта. В этом случае применяют метод оптического гетеродинирования отраженного от объекта слабого оптического сигнала на основе двухлучевой интерференционной оптической схемы с последующим формированием квадратурных компонент электрического сигнала фотодетекторами балансного типа. Микропроцессоры, входящие в состав лазерного виброметра, производят цифровую обработку и анализ вибрационных сигналов. Результаты в виде спектрограмм или осциллограмм отображаются на экране внешнего компьютера, подключенного через каналы RS-232 или USB, разъемы которых размещены на панели управления прибора. Измерение параметров сигнала проводится при помощи подвижного маркера на экране дисплея.

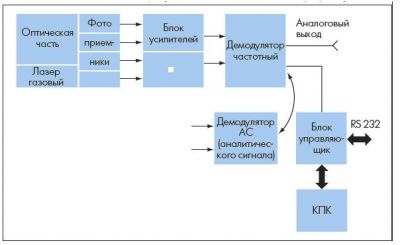

В состав портативного лазерного виброметра входит карманный персональный компьютер (КПК). Он в графическом виде отображает результаты измерений на дисплее; управления режимами работы лазерного виброметра через виртуальную панель управления, в том числе режимами обработки сигнала и отображения его во временной (осциллограф) или в частотной (анализатор спектра) областях; выбирает пределы амплитудных измерений и длительности развертки в режиме осциллографа, а также частотную полосу обзора в режиме анализатора спектра и число усреднений реализаций спектров от 1 до 256; выполняет функцию установки линейного или логарифмического масштабов в режиме анализатора спектра и в режиме записи результатов измерений на флэш-карту в формате, выбранном оператором и с возможностью последующего воспроизведения на другом компьютере. Разработано программное обеспечение, которое позволяет управлять всеми перечисленными функциями и режимами при помощи стандартных компьютеров по каналам RS-232 или USB, что дает возможность включать лазерный виброметр в автоматизированные измерительные системы. В состав лазерного виброметра входят оптическая система, формирующая квадратурные составляющие доплеровского сигнала, и электронная система (рис.1).
