Система восстановления давления эжекторного типа предназначена для организации выхлопа в атмосферу рабочей среды СХЛ, которые имеют низкое статическое давление в рабочей части установки.

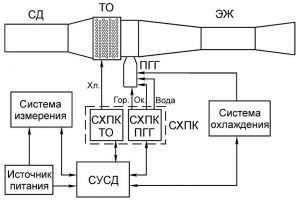

На рис. 4 представлена структурная схема СВД эжекторного типа в общем виде. СВД состоит из сверхзвукового диффузора (СД), теплообменника (ТО), сверхзвукового эжектора (ЭЖ), парогазогенератора (ПГГ), системы хранения и подачи компонентов (СХПК), системы управления и сбора данных (СУСД).
Сверхзвуковой диффузор стыкуется с лазерной камерой (рис. 5). Он предназначен для эффективного (т.е. с минимальными потерями давления) торможения сверхзвукового потока до дозвуковой скорости. Основными характеристиками СД являются давление запуска, давление срыва и давление восстановления. Давление восстановления после СД определяет степень сжатия потока ε, которую должен обеспечить эжектор на рабочем режиме. Поэтому основное требование к СД в составе СВД это максимальное давление восстановления при минимальных габаритах.
