Оптические моды в волноводах

 Для волноводов, сформированных в матрицах с неограниченными размерами, часто используются законы геометрической оптики для описания распространения инжектированного света. Такое описание, однако, становится недостаточно точным, когда происходят эффекты интерференции, и в особенности это актуально для очень малых размеров волновода. В этом случае требуется волновое описание распространения света – обычно это делают на основе уравнений Максвелла, часто упрощаемых с помощью приближений (аппроксимации).

Принято рассматривать распределение поля для данной оптической частоты и поляризацию в плоскости, перпендикулярной направлению распространения. Особый интерес представляют те распределения, которые не изменяются во время распространения, если не считать общего изменения фазы. Такие распределения поля связаны с так называемыми модами волновода. В качестве примера, на рисунке 2 показаны моды многомодового волокна. У каждой моды есть так называемая постоянная распространения, действительная часть которой определяет задержку фазы на единицу расстояния распространения. Волокно также имеет большое количество мод оболочки, которые не ограничены в окрестности сердцевины волокна.

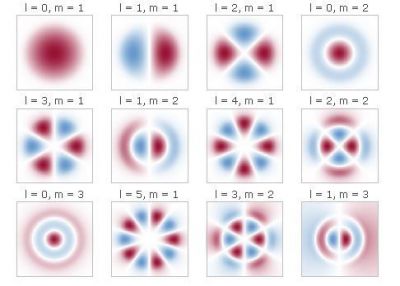

Рисунок 2: На нём представлена амплитуда электрического поля для всех направляемых  мод оптоволокна. Два цвета указывают на различные значения величины электрического поля. У моды самого низкого порядка  (l=1, m=0, названный модой LP01) есть профиль интенсивности, который подобен Гауссовскому лучу. Свет, запущенный в многомодовое волокно, будет возбуждать суперпозиции различных мод, которые могут иметь сложную форму.

Любое начальное распределение поля, которое может быть получено в начале волновода, можно разложить в линейную комбинацию распределений полей направляемых мод волновода плюс некоторая функция, которая не может быть выражена в виде таких комбинаций. Последняя часть соответствует свету, которым нельзя управлять. В зависимости от типа волновода ненаправляемый свет может распространяться в оболочке или может быть отражен. Распространение направляемых мод легко вычисляется с помощью линейной комбинации мод волновода с локальными коэффициентами расширения, вычисленными из констант распространения мод.
Волокно с малым поперечным сечением и/или небольшим различием в показателе преломления (малая числовая апертура) может быть в состоянии направлять только одну поперечную моду (для данной оптической частоты и поляризации) и ни одну моду высшего порядка; его называют одномодовым волокном. Распределение поля после определенного расстояния распространения всегда напоминает постоянное распределение поля моды, независимо от начального распределения поля, при условии, что ненаправляемые моды были потеряны (например, в поглощены в оболочке). Многомодовые волноводы - это те, которые поддерживают несколько или даже больше направляемых мод (иногда много тысяч).
Некоторые типы волноводов (например, канальный волновод на правой стороне рисунка 1) имеют моды со строго асимметричными профилями интенсивности. Бывает и так, что нправляемые моды существуют только для одного направления поляризации, или что моды для различных направлений поляризации имеют различные свойства.
Распространение света в волноводе существенно зависит от типа направляемой моды. Для различных мод различаются потери при распространении, чувствительность к изгибу (для волокон), постоянная распространения и хроматическая дисперсия.
