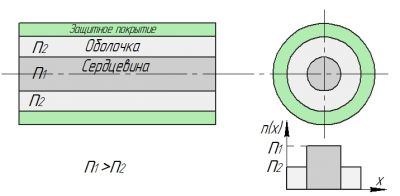

Структура оптического волокна со ступенчатым показателем преломления:
n1 – показатель преломления волокна сердцевины
n2 – показатель преломления волокна оболочки
Показатель преломления между сердцевиной и оболочкой меняется скачком.
В основе работы оптического волокна со ступенчатым показателем преломления лежит явление полного внутреннего отражения.
