Одной из ключевых проблем при создании лазерных комплексов является задача выхлопа отработанной активной среды из резонаторной полости в атмосферу. Для достижения высоких энергетических показателей необходимо в резонаторной полости СХЛ иметь сверхзвуковой поток с низким статическим давлением: в случае HF/DF-НХЛ давление внутри резонаторной полости меньше, чем атмосферное в 40 – 80 раз, а в случае ХКЙЛ – в 150 – 200 раз. Энергии такого потока недостаточно для выхлопа в атмосферу с помощью только сверхзвукового диффузора. Поэтому необходимо проектировать системы восстановления давления - СВД, позволяющие организовать непрерывный выхлоп рабочей среды лазера в окружающую атмосферу.

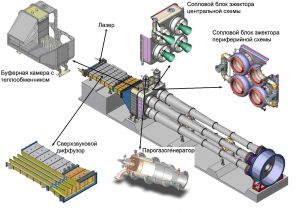

К лазерным комплексам предъявляются вполне конкретные эксплуатационные требования: высокая мощность излучения, большая длительность работы, мобильность, автономность, высокая готовность к работе, скорострельность и т.п. На сегодняшний день всем этим требованиям в лучшей степени отвечают системы восстановления давления эжекторного типа – СВД (рис. 3). Они включают в себя сверхзвуковой диффузор (СД), теплообменник (ТО), струйный эжектор (ЭЖ).
