Для того, чтобы удерживать свет в оптоволокне, показатель преломления в центре оптоволокна должен быть выше, чем по краям. В этом случае работает механизм полного внутреннего отражения.

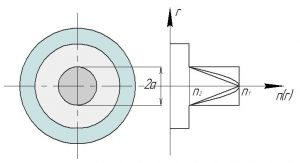

Профиль показателя преломления оптического волокна - зависимость показателя преломления n волокна от расстояния r от оси волокна. Для описания профиля показателя преломления многомодового волокна используется нормализованная функция:
где n1 – максимальное значение показателя преломления сердцевины,
n2 – показатель преломления оболочки
Δ – нормированная разность показателей преломления,
r – расстояние от оси волокна,
a – радиус сердцевины,
g – параметр, характеризующий профиль показателя преломления.
Профили показателя преломления многомодового волокна
g = ∞ - профиль ступенчатый
g = 1 - профиль треугольный
g = 2 - профиль параболический
Только при g = ∞ показатель преломления сердцевины n1 является постоянной величиной для всей сердцевины. В других случаях показатель преломления зависит от r. В настоящее время практическое применение в ВОСП находит волокно, профиль показателя преломления которого является параболическим (g = 2), поскольку именно такое волокно обеспечивает минимальную величину межмодовой дисперсии и максимальную широкополосность.
