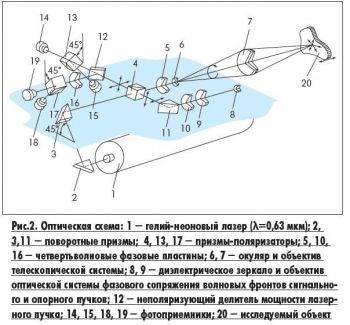

В основе оптической схемы виброметра лежит классическая схема интерферометра Майкельсона. Базовые структурные элементы оптической системы виброметра (рис.2): лазерный источник монохроматического излучения; телескопическая система, выполняющая функции приемо-передающей "оптической антенны"; оптическая система сопряжения волновых фронтов сигнальной и опорной волны типа "кошачий глаз"; фотоприемные модули балансного типа; оптический делитель-смеситель для формирования и пространственного совмещения опорного и сигнального лазерных пучков.
Сложность и особенности схемы обусловлены техническим назначением виброметра и связаны со значительным (на 5–7 порядков) ослаблением принимаемой световой мощности лазерного пучка, направляемого на объект, а также со спекл-структурой распределения интенсивности волнового фронта диффузно отраженного излучения лазера.
Лазерный пучок от лазера (обычно используют гелий-неоновый с длиной волны λ=0,63 мкм, однако также применяют лазерные диоды, волоконный и Nd:YAG лазеры) поворотными призмами 2 и 3 направляется на поляризующий делитель 4, где разделяется на два пучка равной мощности: сигнальный (трасса 4, 5, 6, 7, 20) и опорный (трасса 4, 11, 10, 9, 8) со взаимно-ортогональными поляризациями. Телескопическая система (6, 7) в сигнальном плече интерферометра предназначена для фокусировки излучения на поверхности объекта. Эта фокусировка должна быть достаточной для того, чтобы спекл-структура фронта отраженной волны ("спекл-поле") воспринималась, при соответствующем наведении излучения на объект, как квазиоднородная монохроматическая волна. Четвертьволновые фазовые пластины (5, 10) производят поворот поляризации сигнального и опорного пучков на 90° относительно исходных. Это необходимо для беспрепятственного прохождения ими поляризующего делителя (4) в направлении к неполяризующему делителю (12), ориентированному к пучкам под углом 45° и разделяющему каждый из них на два идентичных пучка. Лазерные пучки после делителя (12) попадают в фотоприемные модули (13, 14, 15) и (17, 18, 19), в состав которых входят по два фотоприемника и по одному делителю-поляризатору типа (4). Указанная на схеме ориентация делителей под углом 45° обеспечивает формирование сдвинутых по фазе на 180° интерференционных сигналов в каждой паре фотоприемников: (14, 15) и (18, 19) соответственно. Это позволяет при вычитании инвертированных электрических сигналов с выходов фотоприемников улучшить отношение сигнал/шум. Фазовая пластина (16) осуществляет относительный сдвиг фазы оптических сигналов на четверть периода, чтобы в фотоприемных модулях формировались квадратурные электрические сигналы.
