Электровакуумное устройство на основе использования внешнего фотоэффекта, которое преобразует оптическое изображение, создаваемое на фотокатоде рентгеновскими, ультрафиолетовыми, видимыми или ИК-лучами, в промежуточное электронное, а затем в видимое изображение на флуоресцирующем экране, называется электронно-оптическим преобразователем.

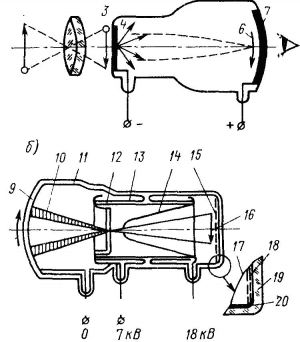

Рисунок 5.Схематическое устройство ЭОП.
Конструктивно простейший ОП состоит из стеклянного баллона 5, из которого откачан воздух. На одну стенку баллона нанесен полупрозрачный фотокатод 4, на противоположную — флуоресцирующий экран 7. Между фотокатодом и экраном приложено постоянное напряжение 10—15 кВ. Объектив 2строит на фотокатоде 4 невидимое (или видимое) изображение 3 рассматриваемого предмета 1. Под воздействием изображения возникает эмиссия фотозлектронов, число которых в любой точке пропорционально имеющейся там освещенности. В момент выхода из фотокатода фотоэлектроны вылетают по различным направлениям, благодаря ускоряющему электрическому полю фотоэлектроны стягиваются в узкий пучок, ускоряются и направляются к экрану 7 в точку, лежащую против точки выхода. На экране 7 электронное изображение 6преобразуется в видимое благодаря флуоресценции экрана из-за бомбардировки фотоэлектронами. С экрана изображение может передаваться либо на сетчатку глаза (непосредственно или с помощью окуляра), либо на телевизионную трубку, либо на любое другое устройство. Такой ЭОП даст линейное увеличение Г= Iх (отношение линейных размеров изображения на экране и на фотокатоде), так как электронные пучки фокусируются только за счет действия однородного плоского электростатического поля.
