Спектрометры

Раздел подготовлен Еленой Замятиной

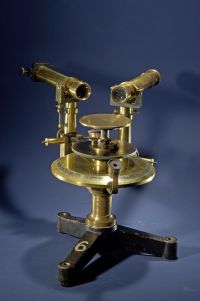

Спектроскоп начала 20-го века Спектрометр (лат. spectrum от лат. spectare — смотреть и метр от др.-греч. μέτρον — мера, измеритель) — оптический прибор, используемый в спектроскопических исследованиях для накопления спектра, его количественной обработки и последующего анализа с помощью различных аналитических методов.

Анализируемый спектр получается путем регистрации флуоресценции после воздействия на исследуемое вещество каким-либо излучением (рентгеновским или лазерным излучением, искровым воздействием и др.). Обычно измеряемыми величинами являются интенсивность и энергия (длина волны, частота) излучения, но могут регистрироваться и другие характеристики, например, поляризационное состояние.
Спектр, лежащий в фокальной плоскости, можно рассматривать глазом с помощью окуляра. Такой прибор называется спектроскопом. В спектрографах такой спектр регистрируется на фотопластинку или иной многоканальный приёмник излучения. Если выходную щель и отклоняющий свет элемент (призма или дифракционная решётка) перемещать друг относительно друга, то получим монохроматор, в котором используются разнообразные по принципу действия приёмники излучения.
По способу разложения в спектр различают следующие спектрометры: дифракционный, призменный и интерференционный.
По принципу действия можно выделить следующие виды спектрометров:
1.            Рентгено-флуоресцентный спектрометр;
2.            Атомно-эмиссионный спектрометр;
3.            ИК – спектрометр;
4.            Масс-спектрометр;
5.            Атомно-абсорбционный спектрометр;
6.            Фурье-спектрометр.
7.            Рамановский спектрометр
Рассмотрим подробнее каждый вид спектрометра.
Спектрометры: классификация, принципы работы Спектрометры: классификация, принципы работы

Материал подготовил Ярослав Лубянский


Конструкция современного оптического спектрометра Конструкция современного оптического спектрометра

К. С. Сычев

http://www.nytek.ru/


Призменный спектрометр Призменный спектрометр

Материал подготовлен Ольгой Дудиной


Рентгено-флуоресцентный спектрометр

Атомно-эмиссионный спектрометр

ИК спектрометр

Масс-спектрометр

Атомно-абсорбционный спектрометр

Фурье – спектрометр
